中央清扫系统变频柜

中央清扫系统变频柜--昆山华普拓电气

  • 电气控制柜|软启动控制柜|变频器控制柜|控制柜生产厂家


  • 01中央清扫系统变频柜,由昆山华普拓电气设计、生产、组装、调试。用于控制中央集尘系统除尘控制。

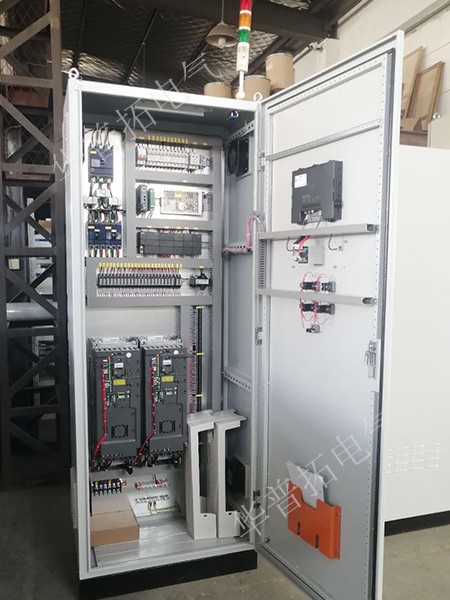

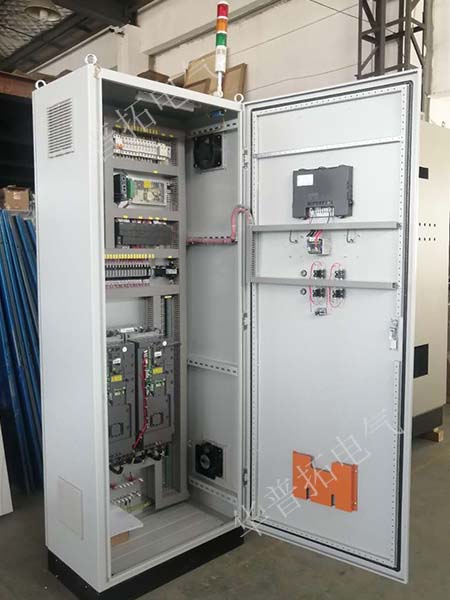

    本台ABB变频柜共有2台30KW变频器, ABB ACS510系列变频器,控制柜为前开门,柜体尺寸为H2100*W800*D500MM,板材为2.0MM厚碳钢板。

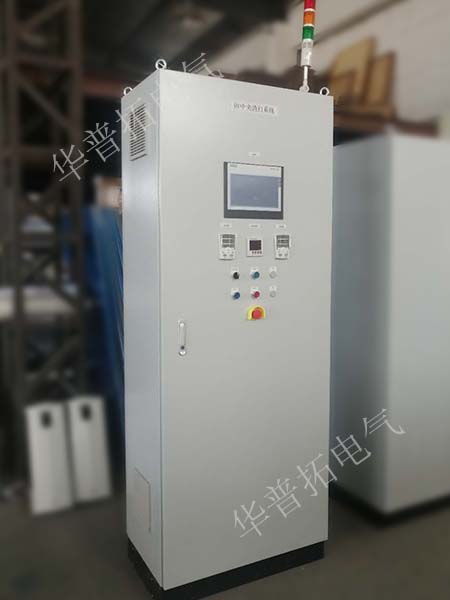

    控制柜正面布置的西门子HMI触摸屏,变频器面板,指示灯、按钮、仪表等元器件。以及柜顶三色塔灯。

    02 ABB ACS510系列变频器是西门子旗下的一款经典变频器,功能成熟,性能稳定。也是我们变频控制选型中常用的一款。性价比较高。

    变频柜可以最大限度减少大功率水泵、风机对电网的冲击和大副的压降,节电效果显著


  •  电气控制柜|软启动控制柜|变频器控制柜|控制柜生产厂家

    03 本中央清扫系统变频柜,为药厂集尘系统控制。柜面HMI、指示灯以及仪表可以反馈粉尘浓度、风速风压反馈、差压反馈、风机轴承温度反馈等。

    通过plc S7-200可编程控制器,对现场设备点位进行输入输出。搜集并整理数据,以图形、曲线等形式保存于HMI内,由用户调用。故障报警时启动柜顶三色塔灯,引起现场操作员警示,并排除故障。

    04ABB变频器中央清扫系统控制柜的优点:
    1)PLC自动化控制,模块采集信号并输出。
    2)降低耗能,变频控制,节约能源,降低成本。
    3)安全生产, 故障报警,以应对现场远距离、复杂的工况环境。
    4)应用广泛 典型应用于   恒压供水、空压机、风机水泵 控制类型   液位控制,压力控制,温度控制等。
